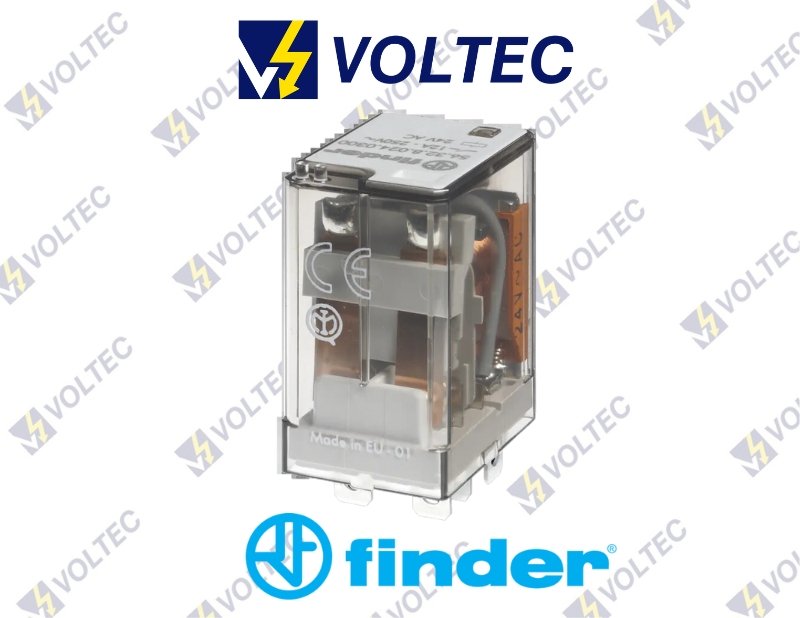

Miniature power relays 12 A with 2 pole changeover contacts for plug in mount on sockets are Type 56.32 and are manufactured by 187 Faston.

Features include:-

  • With an adaptor with 187 Faston, 4.8 x 0.5 mm connections, flange installation is possible.
  • AC or DC coil.
  • mechanical indication and lockable test button.
  • Cadmium-free contacts (standard version).
  • Options for material contact.
  • Utilized with 96 Series sockets.
  • EMC suppression and coil indicator modules for the 99 Series are compatible with this.
  • Accessories available.
  • European patent.
  • Also available in:-Type 56.32-0300 (with 2 pole normally open contact (≥ 1.5 mm gap).
Category:
Tags:

Description

FINDER MINIATURE POWER RELAY 12A SERIES-56

FINDER MINIATURE POWER RELAY
Technical Data:-

Contact specification–

  • Contact configuration :-                                                 2 CO (DPDT)  /  4 CO (4PDT)                                \2NO (DPST-NO) – ≥ 1.5 mm gap.
  • Rated current/ Maximum peak current                  A:-                                 2/20                                                           12/20.
  • Rated voltage/Maximum switching voltage           V AC :-                     250/400                                                      250/400.
  • Rated load AC1                                                             VA:-                            3000                                                                3000.
  • Rated load AC15 (230 V AC)                                      VA :-                              700                                                                700.
  • Single phase motor rating (230 V AC)                     kW:-                             0.55                                                                 0.55.
  • Breaking capacity DC1: 24/110/220 V                      A :-                            12/0.5/0.25                                                   12/1/0.5.
  • Minimum switching load                           mW (V/mA) :-                          500 (10/5)                                                    500 (10/5).
  • Standard contact material                                                                                AgNi                                                                 AgNi.

Coil specification-

  • Nominal voltage (UN) V AC (50/60 Hz):-                                               6 – 12 – 24 – 48 – 60 – 110 – 120 – 230 – 240 – 400*.

                                                                         V DC:-                                                          6 – 12 – 24 – 48 – 60 – 110 – 125 – 220  .

  • Rated power AC/DC            VA (50 Hz)W:-                                                                         /1.5/1 2/1.3 1.5/—
  • Operating range                                      AC:-                                               (0.8…1.1)UN                                      (0.85…1.1)UN

DC:-                                              DC (0.8…1.1)/UN(0.8…1.1)UN                         —

  • Holding voltage                                  AC/DC:-                                         0.8 UN / 0.6 UN                                             0.85 UN/—
  • Must drop-out voltage                     AC/DC:-                                           0.2 UN / 0.1 UN                                             0.2 UΝ/—
  • Mechanical life AC/DC                      cycles :-                                             20 · 106/50 · 106                                           20 ·106/—
  • Electrical life at rated load AC1        cycles:-                                                100 · 10³                                                        100 · 10³
  • Operate/release time                            ms :-                                                   9/6  11/11                                                       8/4
  • Insulation between coil and contacts (1.2/50 μs)kV:-                                   4  — 5                                                             4
  • Dielectric strength between open contacts V AC:-                                          1000                                                          2000
  • Ambient temperature range                              °C :-                                         –40…+70                                              –40…+70
